Controller ACIM serie SDJ (3KW)
Descrizione del prodotto del controller motore serie SDJ (3KW).
Il controller AC della serie SDJ è un driver sviluppato per veicoli elettrici AC a bassa tensione.Essendo un motore asincrono ad alta affidabilità e coppia elevata, progettato con il metodo di controllo vettoriale a quattro quadranti, è in grado di controllare con precisione la velocità e la coppia del motore.È ampiamente utilizzato nelle autovetture elettriche pure, nelle autovetture di classe A00 a bassa velocità, nei veicoli turistici elettrici, nelle spazzatrici elettriche, nei veicoli logistici elettrici, ecc.
Il controller CA della serie SDJ adotta il controllo digitale dell'azionamento con DSP come nucleo e il livello di protezione raggiunge IP67.Il controller adotta un motore asincrono con elevata affidabilità e coppia elevata come dispositivo di guida, che ha le caratteristiche di dimensioni ridotte, leggerezza, elevata affidabilità e risposta rapida.Con funzione di feedback energetico per aumentare il chilometraggio di crociera;e molteplici progetti di protezione come corrente limitata, sovracorrente, sovratemperatura, rotore bloccato, cortocircuito, ecc.
Caratteristiche
●Il controller adotta il DSP tedesco, un azionamento digitale mainstream internazionale come chip di controllo principale, che aiuta a costruire una buona piattaforma per l'algoritmo di controllo del motore.
●Utilizzando il tubo MOSFET ad alta potenza per il dispositivo di alimentazione, è possibile realizzare un'efficiente conversione dell'energia.
●Protezione di sicurezza multipla per l'interfaccia CAN e gestione della certificazione di sicurezza del BMS della batteria al litio.
●Supporta la protezione da cortocircuito (fase-terra, fase-fase, fase-sorgente), sovraccarico, sovratemperatura, protezione da sovratensione.
●Una tecnologia di frenata rigenerativa affidabile e flessibile può migliorare il chilometraggio di guida, per soddisfare le esigenze del cliente, anche in condizioni di guida a bassa velocità.
●Utilizzo della tecnologia micro-movimento e della discesa lenta e della tecnologia di mantenimento in salita per pendii ripidi, capacità di arrampicata più potente, tenuta in salita stabile, avvio più forte.
●Adotta un eccellente algoritmo di ottimizzazione e una frequenza da 0 a 300 HZ, per ridurre l'ampiezza del rumore e delle vibrazioni.
●Perfetta funzione di protezione dai guasti, il cicalino ricorda tutti i tipi di guasti, è una manutenzione conveniente.
●Adotta la tecnologia CAN-bus per ridurre i cablaggi collegati, il parametro può essere regolato ed è programmabile online.
●Adotta un design compatibile per ridurre il volume e il peso più leggero.Funzione di autoapprendimento, semplifica le fasi di installazione e debug.
Per le case automobilistiche: caricamento facile, post-vendita senza preoccupazioni
●Forte adattabilità e funzione di autoapprendimento
●Dispositivi di fabbrica famosi, qualità affidabile
●Funzione di allarme guasto auto-rilevamento
Per gli utenti: esperienza forte, galoppo indulgente
●La guida è fluida, la partenza è forte e l'accelerazione è forte
●Coppia elevata, forte capacità di arrampicata, antiscivolo sul pendio
●Feedback energetico, aumento dell'autonomia di crociera, aumento della durata della batteria
Prodotto: design professionale, considerazione
●Prestazioni stabili
●Design perfetto di sicurezza e protezione
Specifica
| Modello del controllore | SDJ-7.5KW | |||
| Elettrico | Ingresso (CC/V) | 72V | 96V | 144 V |
| Uscita di corrente massima (AC/A) | 400A | 320A | 250A | |
| Uscita di corrente nominale (AC/A) | 115A | 78A | 52A | |
| Potenza massima (KW) | 30 | 30 | 30 | |
| Uscita di frequenza massima (Hz) | 300 | 300 | 300 | |
| Intervallo di temperatura dell'ambiente di lavoro (℃) | -30°C--+55°C | |||
| Intervallo di temperatura dell'ambiente di conservazione (℃) | -40°C---+70°C | |||
| Classe IP | IP67 | |||
| Prestazioni isolate | Ingresso e uscita 72 V/96 V al guscio DC 1000 V, corrente di dispersione 0,05 mA, resistenza isolata 20 MΩ | |||
| Ingresso e uscita 144 V al guscio DC2100V, corrente di dispersione 2,1 mA, resistenza isolata 1 MΩ | ||||
| Efficienza del controllore | 0,98 | |||
| Metodo di raffreddamento | Raffreddamento naturale/Raffreddamento ad aria | |||
| Metodo di controllo | Controllo vettoriale | |||
| Tipo di motore | Motore asincrono | |||
| Norma sulle vibrazioni | GB/T2423 | |||
| Metodo di comunicazione | POTERE | |||
| Peso (kg) | 4kg | |||

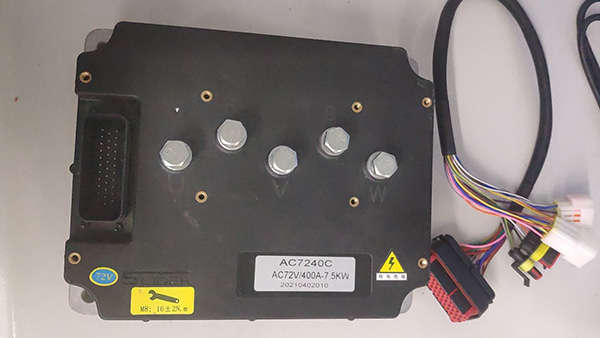

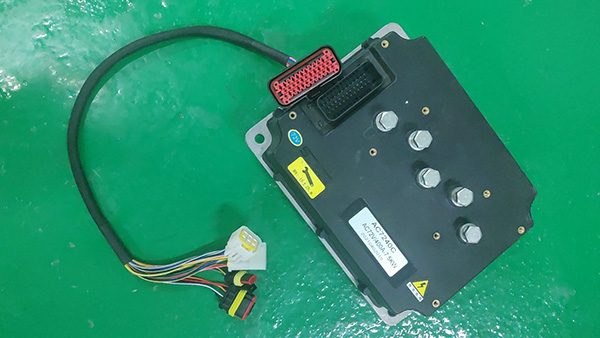

Foto del prodotto

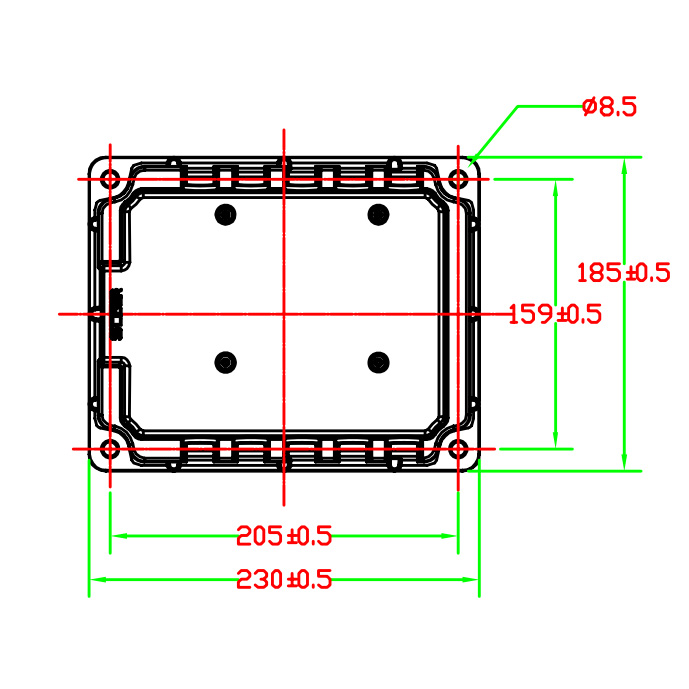

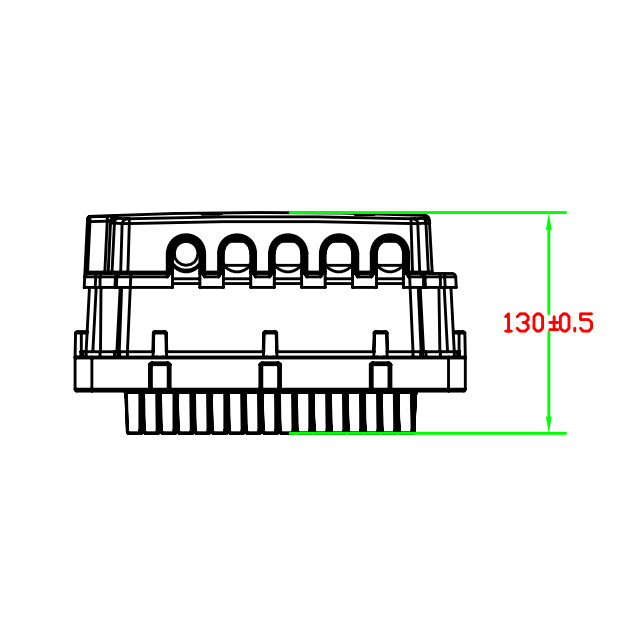

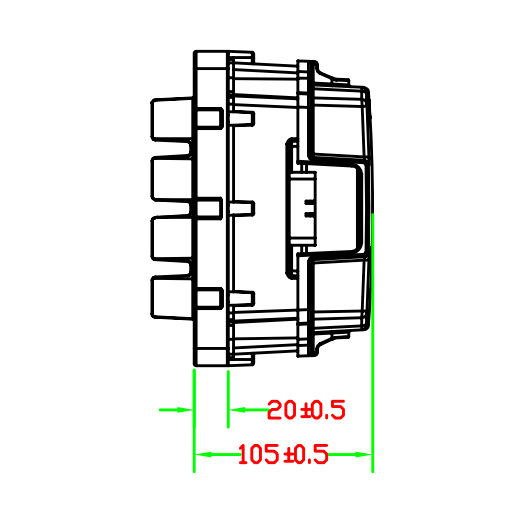

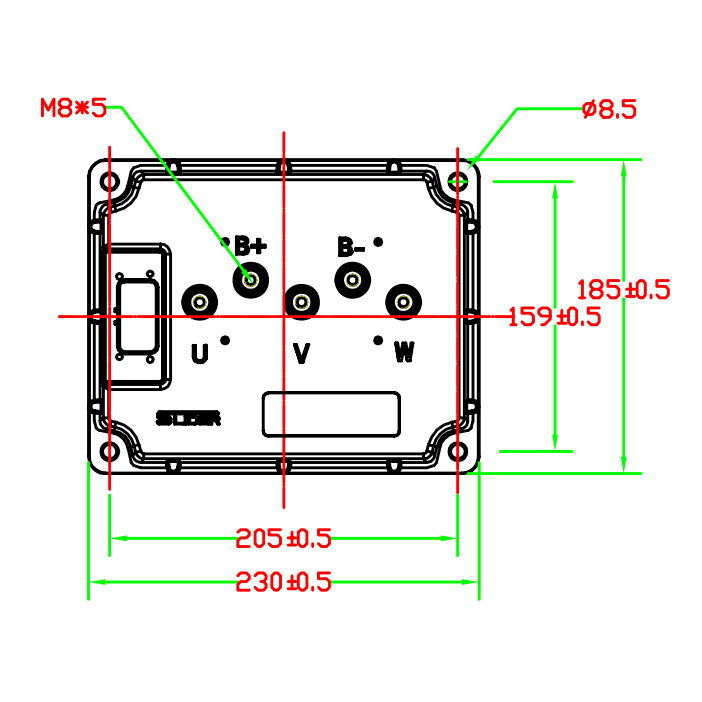

Disegni dimensionali
